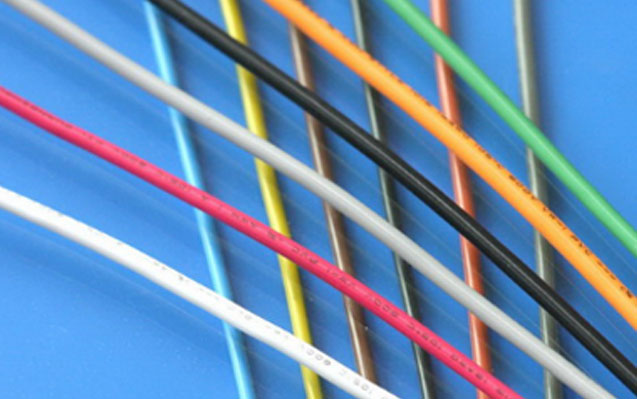

80℃ 300V 聚氯乙烯绝缘电子线

产品型号：UL 1007聚氯乙烯绝缘电子线－阻燃环保
所属分类：广州凯恒特种电线电缆有限公司→聚氯乙烯绝缘电子线
详细介绍：•导体为镀锡/裸铜导体，绝缘为80℃阻燃环保PVC。 •良好的物理特性和电气特性 •不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS及REACH SVHC环保指令的环保要求。

详情介绍

Product description

● Rated temperarure: 80℃，105℃
● Reference standard: JB/T8139-1999
● Stranded copper conductor
● nsulation: PVC
● Available in colours

Application

For circuit of electrical equipment and instrument in automobiles where exposed to high temperatures.

说明：

 特点 •导体为镀锡/裸铜导体，绝缘为80℃~105℃ 耐油阻燃环保PVC。 •良好的物理特性和电气特性 •不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS及REACH SVHC环保指令的环保要求。

应用：

电子、电器及设备仪器内部连接线。

n 特点

·导体为镀锡/裸铜导体，绝缘为80℃阻燃环保PVC。

·良好的物理特性和电气特性

·不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS及REACH SVHC环保指令的环保要求。

n 产品使用特性

·额定温度：80℃

·额定电压：300V

n 性能参数

项目	指标要求
抗张强度	室温24.0±8℃，抗张强度≥10.3Mpa
断裂伸长率	室温24.0±8℃，断裂伸长率≥100%
老化后抗张强度	温度113±2℃，时间168h，抗张强度保留率≥70％
老化后断裂伸长率	温度113±2℃，时间168h，断裂伸长率保留率≥65％
绝缘电阻试验	水温（10～29.4）℃，绝缘电阻大于0.75MΩ·km
低温弯曲试验	温度-10±2℃，时间4h，卷绕后表面和内部不开裂
热变形试验	温度121±1℃，时间1h，绝缘厚度不得减少50%以上
热冲击试验	烘箱温度121±1℃，时间1h，卷绕后表面和内部不开裂
VW-1燃烧试验	供火5次，每次15s，3个试样。试验结果：① 5次中任何一次施火后任何试样上的指示旗烧毁或烧焦不超过25％；② 任何时候任何试样灼热或燃烧的颗粒不引燃棉层,或任何一次施火后试样延燃不超过60秒。
FT1/垂直燃烧试验	供火5次，每次15s，3个试样。试验结果：① 5次中任何一次施火后任何试样上的指示旗烧毁或烧焦不超过25％。② 5次施火后。任何试样延燃不超过60秒。
FT2/水平燃烧试验	供火1次，时间30秒，3个试样。试验结果：① 任何试样上烧焦部分总长度不超过100㎜。② 任何时候任何试样灼热或燃烧的颗粒不引燃棉层。

n 规格尺寸

线规 AWG	导体根数/线径 No/mm	导体最小截面㎜²	导体最大电阻 Ω/km	成品外径 mm
28AWG	7/0.127	0.079	239	1.18±0.05
26AWG	7/0.16	0.126	150	1.28±0.05
24AWG	11/0.16	0.201	94.2	1.41±0.05
22AWG	17/0.16	0.318	59.4	1.56±0.05
20AWG	21/0.18	0.509	37.4	1.75±0.05
18AWG	16/0.254	0.807	23.5	1.97±0.05
16AWG	26/0.254	1.28	14.6	2.29±0.05
14AWG	41/0.254	2.04	9.15	2.67±0.05
12AWG	65/0.254	3.24	5.75	3.16±0.05
10AWG	105/0.254	5.16	3.55	3.80±0.05
