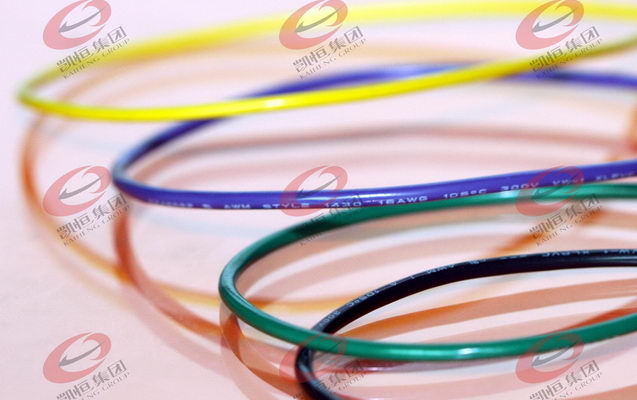

105℃ 600V 聚氯乙烯绝缘电子线

产品型号:UL 1275 聚氯乙烯绝缘电子线-耐油阻燃环保
所属分类:广州凯恒特种电线电缆有限公司→聚氯乙烯绝缘电子线
详细介绍:导体为镀锡/裸铜导体,绝缘为105℃耐油阻燃环保PVC。 •良好的物理特性和电气特性 •不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质,符合欧洲RoHS及REACH SVHC环保指令的环保要求。
详情介绍
Product description

•Conductor for the tin plating/bare copper conductor, insulation at 105 ℃ oil resistant flame retardant PVC environmental protection.
•Good physical and electrical properties.
·Free of PCBs, PCPs, polybrominated biphenyls (PBBs), polybrominated biphenyl oxides and ethers (PBBOs, PBBEs and PBDEs) and toxic heavy metal compounds, which are classified as environmentally hazardous substances. Conform to European RoHS environmental directive.

Application

For general purpose internal wiring of electronic and electrical equipment Where exposed to temperatures not exceeding 105℃.

说明:

•导体为镀锡/裸铜导体,绝缘为105℃耐油阻燃环保PVC。 •良好的物理特性和电气特性 •不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质,符合欧洲RoHS及REACH SVHC环保指令的环保要求。

应用:

电子、电器及设备仪器内部连接线。

UL 1275

Hook-up WIRE

105 600V 聚氯乙烯绝缘电子线-耐油阻燃环保

n  应用

电子、电器及设备仪器内部连接线。

n  特点

·导体为镀锡/裸铜导体,绝缘为105℃耐油阻燃环保PVC。

·良好的物理特性和电气特性

·不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质,符合欧洲RoHS及REACH SVHC环保指令的环保要求。

n  产品使用特性

·额定温度: 105℃

·额定电压: 600V

n  性能参数

项目

指标要求

抗张强度

室温24.0±8℃,抗张强度≥10.3Mpa

断裂伸长率

室温24.0±8℃,断裂伸长率≥100%

老化后抗张强度

温度136±2℃,时间168h,抗张强度保留率≥85%

老化后断裂伸长率

温度136±2℃,时间168h,断裂伸长率保留率≥85%

绝缘电阻试验

水温(10~29.4)℃,绝缘电阻大于0.75MΩ·km

低温弯曲试验

温度-10±2℃,时间4h,卷绕后表面和内部不开裂

热变形试验

温度121±1℃,时间1h,绝缘厚度不得减少50%以上

热冲击试验

烘箱温度136±1℃,时间1h,卷绕后表面和内部不开裂

VW-1燃烧试验

供火5次,每次15s,3个试样。试验结果:① 5次中任何一次施火后任何试样上的指示旗烧毁或烧焦不超过25%;② 任何时候任何试样灼热或燃烧的颗粒不引燃棉层,或任何一次施火后试样延燃不超过60秒。

FT1/垂直燃烧试验

供火5次,每次15s,3个试样。 试验结果:① 5次中任何一次施火后任何试样上的指示旗烧毁或烧焦不超过25%;② 5次施火后。任何试样延燃不超过60秒。

FT2/水平燃烧试验

供火1次,时间30秒,3个试样。试验结果:① 任何试样上烧焦部分总长度不超过100㎜;② 任何时候任何试样灼热或燃烧的颗粒不引燃棉层。

n  规格尺寸



线规

AWG

导体根数/线径 No/mm

导体最小截面

2

导体最大电阻

Ω/km

成品外径

mm

28AWG

7/0.127

0.079

239

3.44±0.05

26AWG

7/0.16

0.126

150

3.54±0.05

24AWG

11/0.16

0.201

94.2

3.67±0.05

22AWG

17/0.16

0.318

59.4

3.82±0.05

20AWG

21/0.18

0.509

37.4

4.01±0.05

18AWG

16/0.254

0.807

23.5

4.23±0.05

16AWG

26/0.254

1.28

14.6

4.55±0.05

14AWG

41/0.254

2.04

9.15

4.93±0.05

12AWG

65/0.254

3.24

5.75

5.42±0.05

10AWG

105/0.254

5.16

3.55

6.06±0.05

n  颜色

黑,白,红,黄,绿,蓝,棕,灰,橙,紫,黄/绿,特殊颜色也可定制
