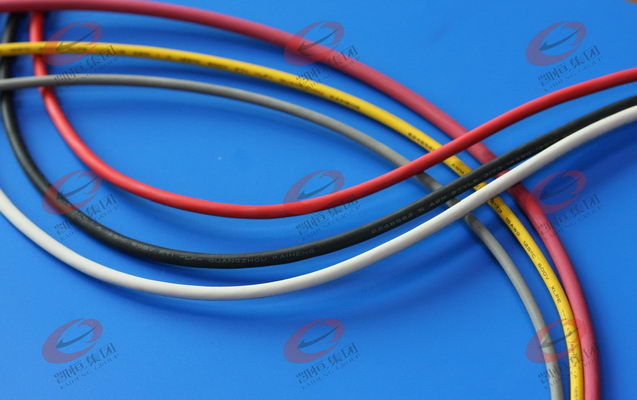

125℃ 600V 耐高温辐照交联电子线

产品型号：UL 3271 125℃ 600V 耐高温辐照交联电子线
所属分类：广州凯恒特种电线电缆有限公司→耐高温辐照交联电子线
详细介绍：•导体为镀锡/裸铜导体，绝缘为125℃辐照交联PE。 •具抗酸碱、耐油性、防潮、防霉等良好的物理特性和良好的电气特性 •不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS及REACH SVHC环保指令的环保要求。

详情介绍

Product description

Application

说明：

•导体为镀锡/裸铜导体，绝缘为125℃辐照交联PE。 •具抗酸碱、耐油性、防潮、防霉等良好的物理特性和良好的电气特性 •不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS及REACH SVHC环保指令的环保要求。

应用：

电子、电器及设备仪器内部连接线。大型变压器及电机引出线等环境温度不超过125℃的场合。

UL 3271

Hook-up WIRE

125℃ 600V 耐高温辐照交联电子线

n 应用

电子、电器及设备仪器内部连接线。大型变压器及电机引出线等环境温度不超过125℃的场合。

n 特点

·导体为镀锡/裸铜导体，绝缘为125℃辐照交联PE。

·具抗酸碱、耐油性、防潮、防霉等良好的物理特性和良好的电气特性

·不含氯化合物PCBS、PCPS及多溴联苯PBBs、多溴氧化联苯PBBOs、多溴联苯醚PBBEs、PBDEs等对环境有害的物质，符合欧洲RoHS及REACH SVHC环保指令的环保要求。

n 产品使用特性

·额定温度： 125℃

·额定电压：交流600V，直流750 V

n 性能参数

项目	指标要求
抗张强度	室温24.0±8℃，抗张强度≥13.8Mpa
断裂伸长率	室温24.0±8℃，断裂伸长率≥300%
老化后抗张强度	温度158±2℃，时间168h，抗张强度保留率≥80％
老化后断裂伸长率	温度158±2℃，时间168h，断裂伸长率保留率≥80％
绝缘电阻试验	水温（10～29.4）℃，绝缘电阻大于0.75MΩ·km
柔韧性试验	烘箱温度158±2℃，时间168h，卷绕后表面和内部不开裂
低温弯曲试验	温度-10±2℃，时间4h，卷绕后表面和内部不开裂
热变形试验	温度121±1℃，时间1h，绝缘厚度不得减少50%以上
FT1/垂直燃烧试验	供火5次，每次15s，3个试样。试验结果：① 5次中任何一次施火后任何试样上的指示旗烧毁或烧焦不超过25％；② 5次施火后。任何试样延燃不超过60秒。
FT2/水平燃烧试验	供火1次，时间30秒，3个试样。试验结果：① 任何试样上烧焦部分总长度不超过100㎜；② 任何时候任何试样灼热或燃烧的颗粒不引燃棉层。

n 规格尺寸

线规 AWG	导体根数/线径 No/mm	导体最小截面㎜²	导体最大电阻 Ω/km	成品外径 mm
28AWG	7/0.127	0.079	239	1.94±0.05
26AWG	7/0.16	0.126	150	2.04±0.05
24AWG	11/0.16	0.201	94.2	2.17±0.05
22AWG	17/0.16	0.318	59.4	2.32±0.05
20AWG	21/0.18	0.509	37.4	2.51±0.05
18AWG	16/0.254	0.807	23.5	2.73±0.05
16AWG	26/0.254	1.28	14.6	3.05±0.05
14AWG	41/0.254	2.04	9.15	3.43±0.05
12AWG	65/0.254	3.24	5.75	3.92±0.05
10AWG	105/0.254	5.16	3.55	4.56±0.05
