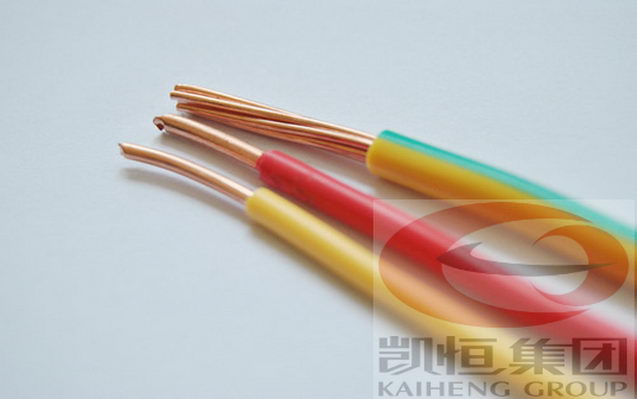

无卤低烟阻燃105℃交联聚烯烃绝缘固定敷设用电线（含耐火型）

产品型号：无卤低烟阻燃105℃交联聚烯烃绝缘固定敷设用电线（含耐火型）
所属分类：广州凯恒特种电线电缆有限公司→家装线
详细介绍：产品特点及用途无卤低烟阻燃105℃交联聚烯烃绝缘固定敷设用电线，采用辐照交联型无卤低烟阻燃聚烯烃绝缘材料挤包在铜导体上，然后经辐照交联加工而成。无卤低烟阻燃交联聚烯烃绝缘固定敷设用电线具有优良的物理机械性能和电气性能，使用寿命达到70年，具有不易燃烧，或在燃烧时，火焰不会蔓延，不释放含卤的有毒性气体，发烟量少，透光率高，在消除或撤走火源后能够自行熄灭，因此在火灾的情况下，能够防止灾情扩大，减少人员伤亡，方便救援，降低二次伤害。阻燃型的电线具有不易燃烧，或在燃烧时，火焰不会蔓延，在消除或撤走火源后能够自行熄灭，因此在火灾的情况下，能够防止灾情扩大。阻燃分为A、B、C三级，其中A级最严。耐火型电线在燃烧情况下，仍然能在一定的时间内保持线路完整和运行，用于有特殊要求的场合。

详情介绍

Product description

Application

说明：

产品标准无卤低烟阻燃交联聚烯烃绝缘固定敷设用电线主要参照JB/T 10491-2004及GB/T 19666-2019。无卤低烟阻燃性能均满足和符合GB/T 19666-2019的规定。

应用：

无卤低烟阻燃105℃交联聚烯烃绝缘固定敷设用电线，适用于交流额定电压U0/U为450/750V及以下动力装置、日用电器、仪表及电信设备敷设用。

产品型号和名称

型号	名称
WDZ-BYJ-105	耐热105℃无卤低烟阻燃交联聚烯烃绝缘电缆
WDZ-RYJ-105	耐热105℃无卤低烟阻燃交联聚烯烃绝缘软电缆
备注：阻燃B类、阻燃C类、阻燃D类的电线电缆分别在WDZ后面加B、C、D。

产品使用特性

a) 额定电压U₀/U为450/750V。

b) 电缆导体长期允许工作温度为105℃。

c) 电缆的敷设温度应不低于0℃，推荐的允许弯曲半径如下：

电缆外径（D）小于25mm者，允许弯曲半径应不小于4（D）。

电缆外径（D）为25mm及以上者，允许弯曲半径应不小于6（D）

d) 阻燃型电线电缆的阻燃性能满足和符合GB/T 19666-2019规定的成束电线电缆燃烧试验。

e) 耐火型电线电缆的耐火性能通过GB/T 19666-2019规定的耐火性能试验。

主要技术参数

额定电压450/750V WDZ-BYJ-105型综合技术参数

标称截面 Nominal Cross-section （mm²）	导体种类 Kind of conductor	成品外径上限 Upper limited overall Diameter of cable （mm）	20℃时导体最大直流电阻Max.resistance of conductor at 20℃ （Ω/km）	近似载流量 Approx ampacity （A）	电缆参考重量 Reference weight of cable （kg/km）
0.5	2	2.7	36.0	18	9.0
0.75	1	2.7	24.5	24	11.3
0.75	2	2.8	24.5	24	12.0
1.0	1	2.9	18.1	29	15.7
1.0	2	3.1	18.1	29	16.2
1.5	1	3.3	12.1	37	20.4
1.5	2	3.4	12.1	37	21.5
2.5	1	3.9	7.41	49	32.0
2.5	2	4.2	7.41	49	33.5
4	1	4.4	4.61	69	46.5
4	2	4.8	4.61	69	48.8
6	1	4.9	3.08	91	67.0
6	2	5.4	3.08	91	70.0
10	2	6.8	1.83	126	114
16	2	8.0	1.15	175	175
25	2	9.8	0.727	220	271
35	2	11.0	0.524	280	367
50	2	13.0	0.387	336	494
70	2	15.0	0.268	438	687
95	2	17.0	0.193	523	1737
120	2	19.0	0.153	618	1174
150	2	21.0	0.124	683	1467
185	2	23.5	0.0991	768	1828
240	2	26.5	0.0754	893	2366

额定电压450/750V WDZ-RYJ-105型综合技术参数

标称截面 Nominal Cross-section （mm²）	导体种类 Kind of conductor	成品外径上限 Upper limited overall Diameter of cable （mm）	20℃时导体最大直流电阻Max.resistance of conductor at 20℃ （Ω/km）	近似载流量 Approx ampacity （A）	电缆参考重量 Reference weight of cable （kg/km）
0.5	5	2.6	39.0	19	9
0.75	5	2.8	26.0	25	12
1.0	5	3.0	19.5	29	16
1.5	5	3.4	13.3	37	21
2.5	5	4.0	7.98	51	33
4	5	5.0	4.95	70	49
6	5	5.8	3.30	95	69
10	5	6.9	1.91	132	116
16	5	8.5	1.21	181	169
25	5	10.4	0.780	232	266
35	5	11.8	0.554	297	362
50	5	1.0	0.386	336	504
70	5	16.2	0.272	434	702
95	5	18.6	0.206	506	936
120	5	20.5	0.161	602	1154
150	5	22.5	0.129	670	1426
185	5	25.0	0.106	742	1808
240	5	28.4	0.0801	867	2337
